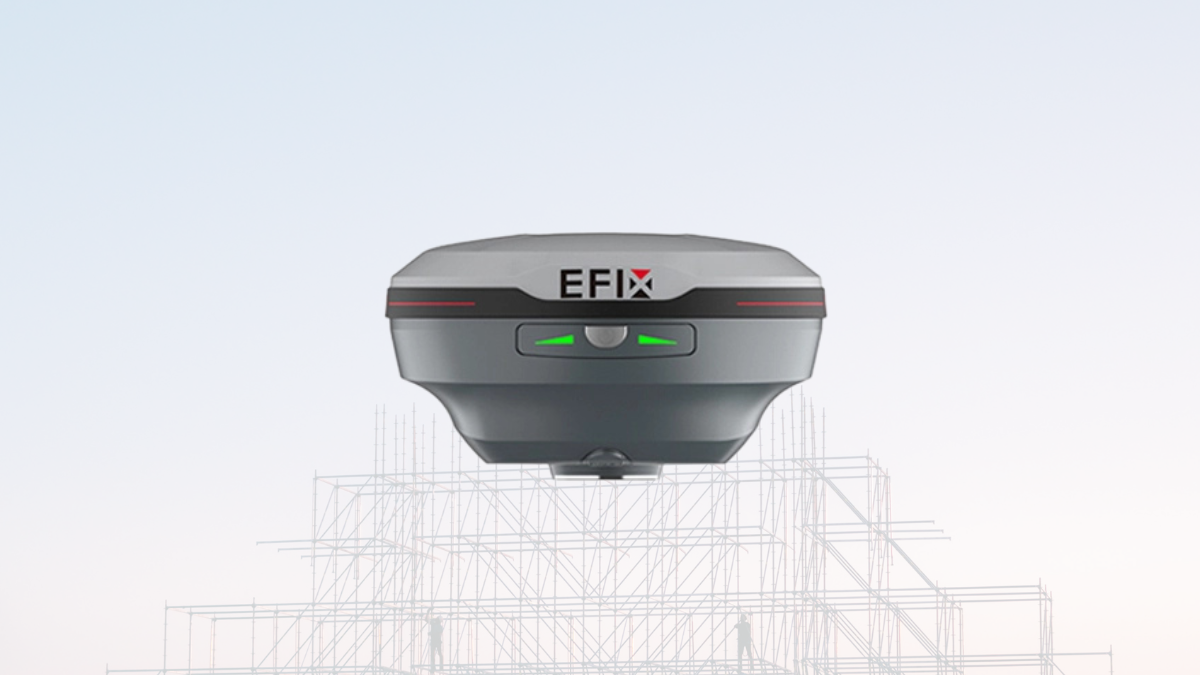

Máy GNSS RTK đã trở thành công cụ không thể thiếu trong ngành trắc địa hiện đại. Trong số đó, Máy GNSS RTK EFIX F6 nổi lên như một giải pháp đột phá, kết hợp sự nhỏ gọn, bền bỉ cùng những công nghệ định vị và bù nghiêng tiên tiến nhất. Với hiệu suất làm việc vượt trội, EFIX F6 không chỉ là một thiết bị đo đạc mà còn là một trợ thủ đắc lực, giúp các kỹ sư trắc địa đạt được độ chính xác và hiệu quả tối đa.
Công ty Cổ phần trắc địa bản đồ THC (Việt Thanh Group)
Máy GNSS RTKđã trở thành công cụ không thể thiếu trong ngành trắc địa hiện đại. Trong số đó,Máy GNSS RTK EFIXF6 nổi lên như một giải pháp đột phá, kết hợp sự nhỏ gọn, bền bỉ cùng những công nghệ định vị và bù nghiêng tiên tiến nhất. Với hiệu suất làm việc vượt trội, EFIX F6 không chỉ là một thiết bị đo đạc mà còn là một trợ thủ đắc lực, giúp các kỹ sư trắc địa đạt được độ chính xác và hiệu quả tối đa. Hãy cùng CSurvey tìm hiểu về máy GNSS RTK EFIX F6.

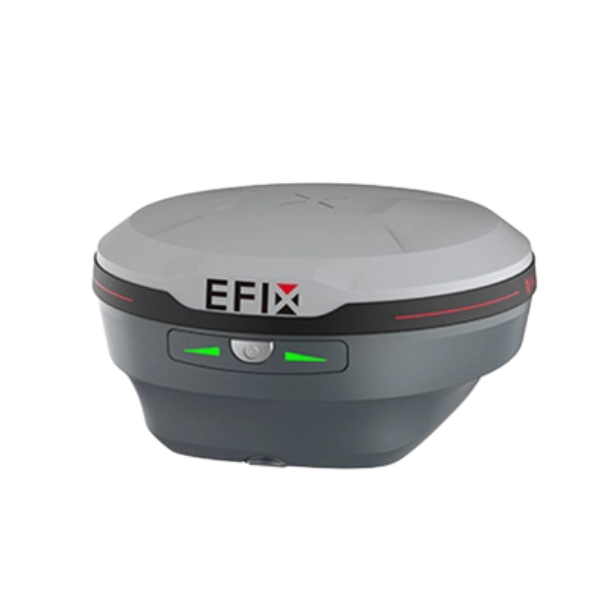

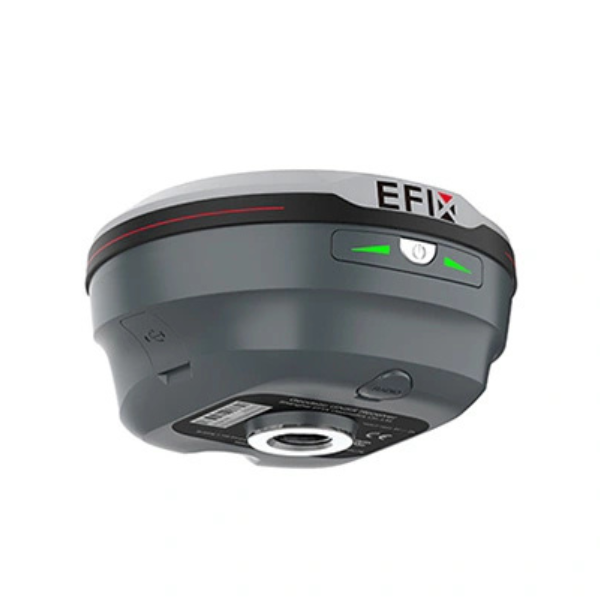

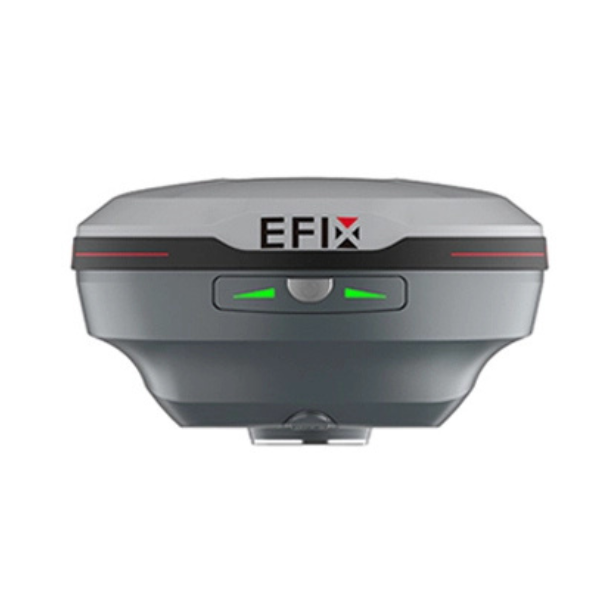

Máy GNSS RTK EFIX F6 được thiết kế nhằm tối ưu hóa trải nghiệm người dùng, từ khả năng di chuyển linh hoạt đến hiệu suất định vị đỉnh cao.
Nhỏ gọn nhất phân khúc: Với trọng lượng đáng kinh ngạc chỉ 450g, EFIX F6 nhẹ hơn tới 40% và nhỏ hơn 50% so với nhiều máy GNSS RTK tiêu chuẩn khác. Kích thước tối giản này cho phép người dùng dễ dàng mang theo, giảm thiểu gánh nặng khi di chuyển qua các địa hình phức tạp, hiểm trở như đồi núi, công trường chật hẹp.
Bền bỉ chuẩn công nghiệp: Máy đạt tiêu chuẩn bảo vệ IP68 (chống bụi hoàn toàn, ngâm nước ở độ sâu 1m) và chịu được va đập chuẩn IK08. Thiết bị có khả năng chịu được cú rơi từ độ cao 2 mét xuống nền bê tông, đảm bảo hoạt động ổn định và liên tục trong mọi điều kiện thời tiết khắc nghiệt.
1608 kênh theo dõi đa hệ vệ tinh: EFIX F6 được trang bị bộ vi xử lý và ăng-ten tiên tiến, hỗ trợ lên đến 1608 kênh GNSS. Máy có khả năng theo dõi đồng thời toàn bộ các hệ vệ tinh hiện có trên thế giới, bao gồm GPS, GLONASS, Galileo, BeiDou (B1I, B2I, B3I, B1C, B2a, B2b), QZSS, SBAS và NavIC.
Tăng cường tín hiệu Full-Star: Công nghệ Full-Star độc quyền giúp tăng cường độ nhạy tín hiệu lên đến 60%. Điều này là chìa khóa để EFIX F6 có thể Fix nhanh hơn và giữ được trạng thái Fixed ổn định, mạnh mẽ hơn, đặc biệt quan trọng để chống lại hiện tượng nhiễu tầng điện ly thường gặp vào buổi chiều tại Việt Nam.

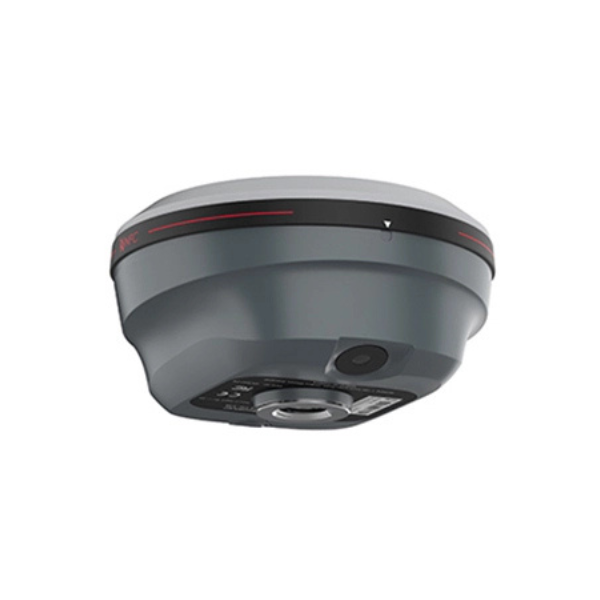

AR Vision Stakeout: Máy tích hợp camera 2MP với khẩu độ $F/2.4$ và tốc độ khung hình 30 fps. Tính năng AR Vision stakeout (bố trí điểm bằng công nghệ thực tế tăng cường) hiển thị trực tiếp mũi tên hướng đi, khoảng cách và thông tin điểm trên hình ảnh camera thời gian thực của hiện trường.
Tăng hiệu quả 50%: Bằng cách trực quan hóa quá trình bố trí điểm, người dùng có thể xác định vị trí cắm cọc một cách nhanh chóng và chính xác, giảm thiểu sai sót và nâng cao hiệu suất công việc lên đến 50% so với phương pháp truyền thống.
Tự động bù nghiêng 4D: EFIX F6 tích hợp cảm biến AUTO-IMU (Inertial Measurement Unit) thế hệ mới, cho phép bù nghiêng tự động, không cần hiệu chỉnh (No Calibration), với góc nghiêng lên đến 60° mà vẫn duy trì được độ chính xác cao (Centimeter-level accuracy).
Tốc độ cập nhật cao: Tốc độ cập nhật 200 Hz (200 lần mỗi giây) đảm bảo các phép đo được thực hiện một cách mượt mà, liên tục và chính xác tuyệt đối, ngay cả khi người dùng di chuyển hoặc thay đổi góc đo. Công nghệ này loại bỏ sự cần thiết của việc phải giữ sào đứng thẳng, tiết kiệm đáng kể thời gian khảo sát thực địa.
Thời gian hoạt động kéo dài: Pin Li-ion dung lượng cao của EFIX F6 cho thời gian làm việc liên tục ấn tượng: lên đến 17 giờ ở chế độ UHF/RTK và 10 giờ khi sử dụng Camera AR.
Sạc Type-C linh hoạt: Pin có thể sạc đầy chỉ trong 4.5 giờ thông qua cổng Type-C tiêu chuẩn. Máy còn hỗ trợ sạc dự phòng (Power Bank) tiện lợi, giúp kỹ sư trắc địa hoàn toàn yên tâm khi thực hiện các dự án dài ngày ngoài hiện trường.
Phần mềm eField chuyên nghiệp: Sổ tay FC2 đi kèm được cài đặt phần mềm eField với giao diện tiếng Việt thân thiện, dễ sử dụng. Phần mềm được thiết kế tối ưu cho khảo sát bản đồ và đo đạc mọi loại địa hình.
Tối ưu hóa quy trình làm việc: Người dùng có thể thực hiện các tác vụ phức tạp như cắm cọc trực tiếp từ bản vẽ CAD, tính toán khối lượng công trình với độ chính xác cao 99,98%, và quản lý dữ liệu hiệu quả, tạo ra một quy trình làm việc liền mạch từ văn phòng đến thực địa.
Hiệu suất GNSS | |
Số kênh | 1608 |
GPS | L1C/A, L2C, L2P(Y), L5 |
GLONASS | L1,L2,L3 |
GALILEO | E1, E5A, E5B, E6* |
BEIDOU | B1l, B2l, B3l, B1c, B2a, B2b* |
QZSS | L1C/A, L1C, L2C, L5 |
SBAS | L1,L5 |
PPP | B2b-PPP, E6B-HAS |
NavIC/IRNSS | L5 |
Độ chính xác GNSS | |
RTK | H: 8 mm + 1 ppm RMS; V: 15 mm + 1 ppm RMS |
Thời gian khởi đo: <10s | |
Độ tin cậy: 99,9% | |
PPK | H: 3 mm + 1 ppm RMS; V: 5 mm + 1 ppm RMS |
Processing Static | H: 2,5mm + 0,5 ppm RMS; V: 5mm + 0,5ppm RMS |
Code differential | H: 0.4 m RMS; V: 0.8 m RMS |
Autonomous | H: 1.5 m RMS; V: 2.5 m RMS |
Tốc độ tín hiệu | 1 Hz, 5 Hz and 10 Hz |
Thời gian fix | Định vị bắt đầu khởi động: <45s |
Thời gian Fixcel khởi động lại: <10s | |
Lúc đầu thu nhận tín hiệu: <1s | |
Cảm biến IMU | IMU Type: 4D Auto – IMU |
Tốc độ cập nhật IMU: 200 Hz | |
Góc nghiêng IMU: 0-60° | |
Bộ nhớ | 8GB tốc độ cao |
Phần mềm | eFieldgiao diện tiếng Việt hiện thị trực quan |
Nguồn điện | Thời gian sạc: Sạc đầy trong 4,5 giờ |
Thời gian hoạt động: UHF/ RTK Rover không có camera: lên đến 17 giờ Vision Stakeout: lên đến 10 giờ Tĩnh: lên đến 22 giờ | |
Đầu vào nguồn ngoài: Type-C 5V/2A |
Ngoài ra CSurvey còn cung cấp các sản phẩm như:Máy GNSS RTK Efix F7+,Máy GNSS RTK Efix Ebase
>>>Xem thêm:Tra cứu thửa đất online chính xác & Nhanh chóng – Hướng dẫn chi tiết A-Z
Nhờ sự tích hợp của công nghệ định vị đa tần số tiên tiến, khả năng bù nghiêng tự động (4D AUTO-IMU), và tính năng AR trực quan, EFIX F6 trở thành giải pháp toàn diện, tối ưu hóa quy trình làm việc và đảm bảo độ chính xác vượt trội trong nhiều ngành công nghiệp.
Công trình xây dựng, giao thông và điện cao thế
Trong môi trường xây dựng đầy thử thách, nơi yêu cầu cao về tốc độ và độ chính xác, EFIX F6 phát huy tối đa hiệu quả:
Khảo sát hiện trạng nền móng: Thực hiện đo đạc nhanh chóng, chính xác tọa độ các điểm móng, cọc, và tim trục công trình. Công nghệ bù nghiêng 4D AUTO-IMU cho phép kỹ sư đo đạc mà không cần phải căn chỉnh sào thẳng đứng, tăng tốc độ đo đạc tại các khu vực chật hẹp hoặc có chướng ngại vật.
Quản lý tuyến đường và giao thông: Đo đạc chi tiết mặt cắt, đường cong và siêu cao đường bộ, đường sắt. Độ chính xác cao của EFIX F6 đảm bảo việc kiểm soát chất lượng thi công đúng với thiết kế ban đầu, đặc biệt quan trọng trong các dự án cao tốc hay cầu lớn.
Xây dựng công trình điện cao thế: Khảo sát vị trí trụ điện, tuyến đường dây và hành lang an toàn. Khả năng Fix nhanh và ổn định nhờ công nghệ Full-Star giúp máy duy trì độ chính xác ngay cả khi làm việc gần các nguồn nhiễu điện từ hoặc ở khu vực có tán cây rậm rạp.
Kiểm soát và giám sát chất lượng (QC/QA): Cung cấp dữ liệu tọa độ thời gian thực để so sánh với bản vẽ thiết kế, giúp các nhà thầu kiểm soát chặt chẽ chất lượng và tiến độ thi công công trình dân dụng, công nghiệp.
Đo đạc địa hình, lập bản đồ và quản lý đất đai
EFIX F6 là công cụ không thể thiếu cho các dự án cần dữ liệu không gian chính xác:
Lập bản đồ chi tiết (Topographic Mapping): Thu thập dữ liệu tọa độ 3D với độ chính xác cao để tạo ra các loại bản đồ địa hình tỷ lệ lớn, phục vụ cho công tác quy hoạch đô thị, thủy lợi và quản lý tài nguyên thiên nhiên.
Đo đạc phục vụ quy hoạch đô thị: Xác định ranh giới sử dụng đất, phân lô, cắm mốc quy hoạch với tốc độ nhanh chóng. Việc tích hợp sổ tay FC2 với phần mềm eField tiếng Việt giúp người dùng dễ dàng quản lý lớp dữ liệu và xuất báo cáo.
Đo đạc địa chính: Xác định chính xác ranh giới thửa đất, giải quyết tranh chấp đất đai. Độ ổn định và tính năng bù nghiêng giúp giảm thiểu sai số, đảm bảo tính pháp lý của dữ liệu đo đạc.
Bố trí điểm AR (Stakeout) thời gian thực
Đây là một trong những tính năng đột phá nhất của EFIX F6, giúp thay đổi hoàn toàn cách thức bố trí điểm truyền thống:
Trực quan hóa quá trình Stakeout: Camera 2MP và công nghệ AR Vision hiển thị hình ảnh thực tế của khu vực khảo sát trên sổ tay. Người dùng chỉ cần nhìn vào màn hình và làm theo mũi tên định hướng, cùng với thông số khoảng cách hiển thị trực tiếp lên hình ảnh.
Giảm thiểu sai số do người vận hành: Tính năng AR giúp loại bỏ sự nhầm lẫn về phương hướng và khoảng cách, đảm bảo điểm cắm cọc được đặt đúng vị trí thiết kế chỉ trong lần đầu tiên, giảm đáng kể thời gian khảo sát và tăng cường độ chính xác cho việc bố trí móng, trụ, hoặc các điểm kiểm soát.
Làm việc hiệu quả trong môi trường phức tạp: Khi không thể nhìn rõ màn hình sổ tay dưới ánh nắng gắt, tính năng AR vẫn giúp người dùng dễ dàng xác định hướng và vị trí cần thiết.
Khảo sát nông-lâm nghiệp và quản lý UAV
Trong lĩnh vực ứng dụng không gian, EFIX F6 đóng vai trò là thiết bị định vị nền tảng:
Lập bản đồ nông nghiệp chính xác (Precision Agriculture): Xác định ranh giới các khu vực canh tác, lập bản đồ độ phì nhiêu, và hỗ trợ hệ thống dẫn đường tự động cho máy móc nông nghiệp.
Quản lý tài nguyên rừng: Đo đạc diện tích rừng, cắm mốc ranh giới, và thu thập dữ liệu tọa độ chính xác cao cho việc kiểm kê và giám sát tài nguyên.
Kiểm soát điểm GCP cho UAV: EFIX F6 được sử dụng để đo đạc các Điểm Khống Chế Mặt Đất (GCP - Ground Control Points) với độ chính xác tuyệt đối. Dữ liệu này là cơ sở để xử lý và nắn chỉnh ảnh chụp từ UAV, đảm bảo mô hình 3D và bản đồ trực ảnh tạo ra có độ chính xác cao nhất, phục vụ cho công tác đo vẽ bản đồ bay không người lái và giám sát công trình.
>>>Xem thêm:Dịch vụ thuê máy đo đạc giá rẻ tại Tp Hồ Chí Minh – Giải pháp tiết kiệm, hiệu quả cho kỹ sư & doanh nghiệp
Máy GNSS RTK EFIX F6 là dòng sản phẩm cao cấp, tích hợp nhiều công nghệ đột phá như bù nghiêng 4D AUTO-IMU không cần hiệu chuẩn và Camera AR Vision. Hiện nay, mức giá tham khảo trọn bộ một máy GNSS RTK EFIX F6 (bao gồm máy, sổ tay FC2 và các phụ kiện cần thiết) thường dao động trong khoảng từ 85.000.000 VNĐ đến 110.000.000 VNĐ (Tùy thuộc vào cấu hình sổ tay, các phần mềm đi kèm, chính sách khuyến mãi và nhà cung cấp tại từng thời điểm).
STT | THIẾT BỊ | SỐ LƯỢNG |
01 | Vali đựng máy | 01 |
02 | Sổ tay điện tử FC2 | 01 |
03 | Bộ nạp pin máy | 01 |
04 | Bộ nạp pin sổ tay | 01 |
05 | Kẹp sổ tay có gắn la bàn | 01 |
06 | Sào Cacbon | 01 |
07 | Angten thu Radio | 01 |
EFIX là một thương hiệu máy trắc địa được sản xuất và phân phối bởi Công ty Cổ phần Công Ty Trắc Địa Bản Đồ THC. EFIX cung cấp các giải pháp đo đạc trong nhiều lĩnh vực khác nhau như địa chất, địa vật lý, xây dựng, môi trường, địa hình, khảo sát địa chính, khai thác mỏ, v.v.
Hãng: EFIX
