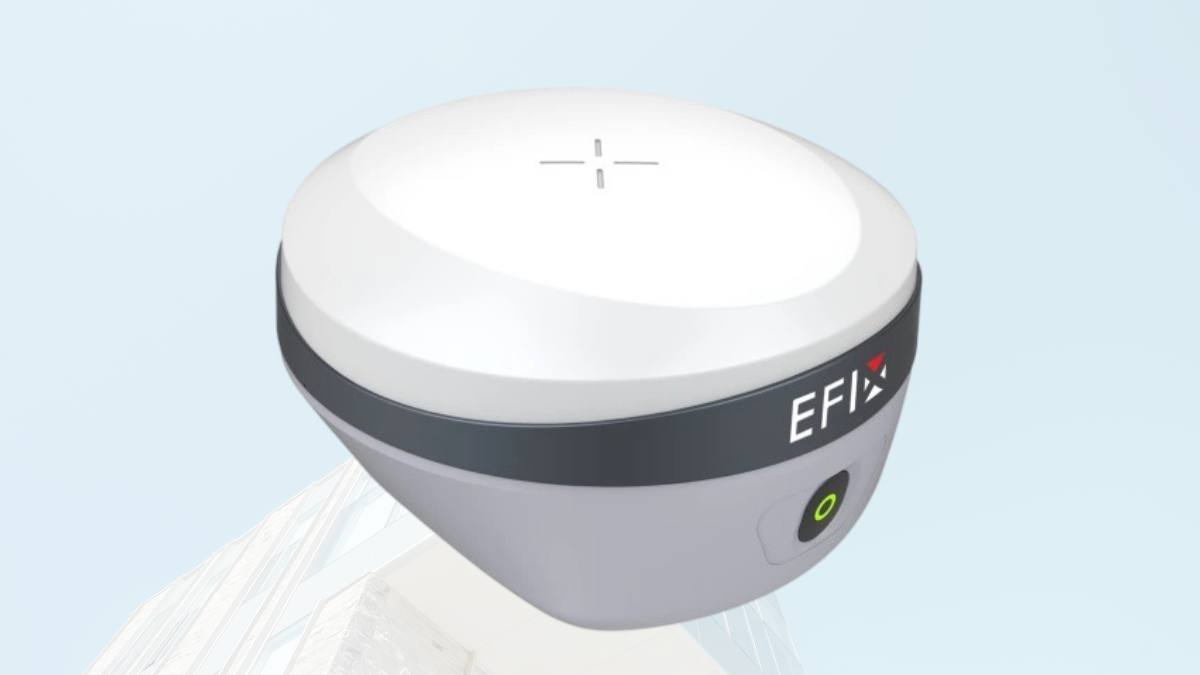

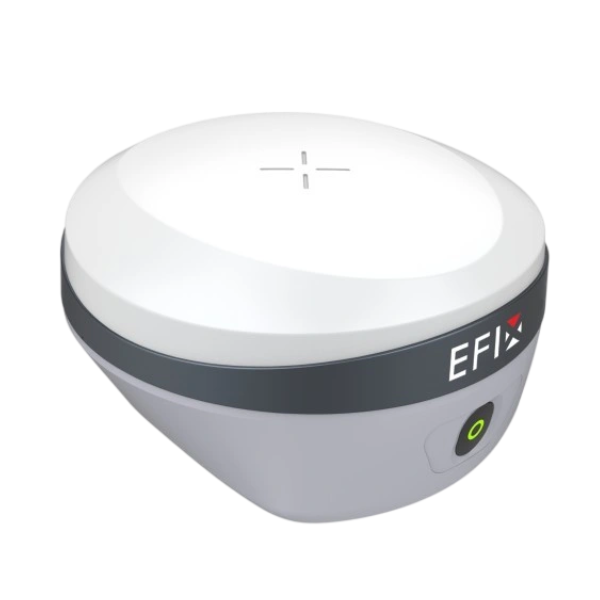

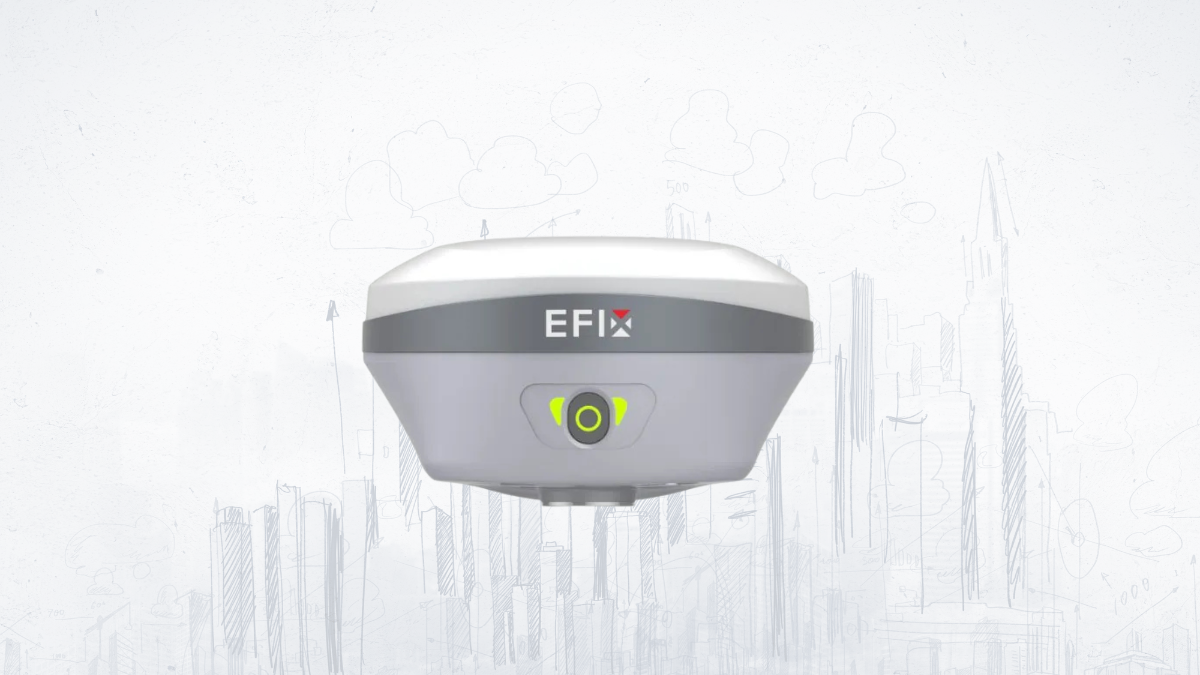

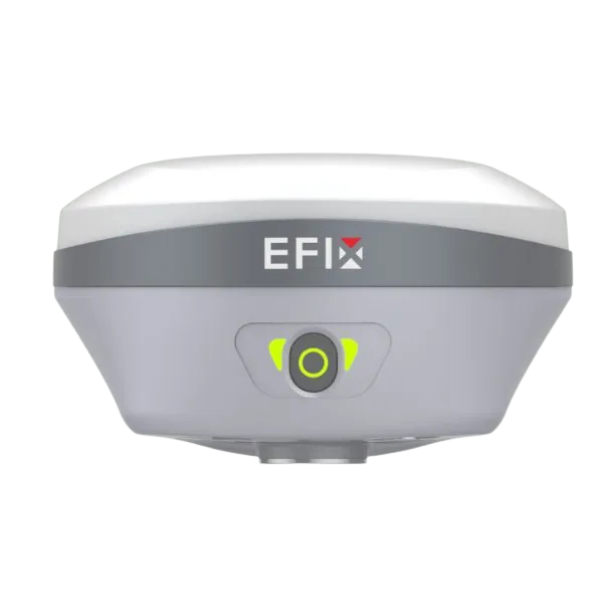

Máy GNSS RTK Efix F8 là bước tiến mới trong lĩnh vực trắc địa, nổi bật với thiết kế 2 camera tiên tiến. Thiết bị cho phép khảo sát chính xác tuyệt đối tại các địa hình phức tạp, điểm khó tiếp cận hoặc khu vực nguy hiểm mà các dòng máy truyền thống khó thực hiện được. Với Efix F8, quy trình làm việc của kỹ sư được tối ưu hóa, mang lại năng suất vượt trội và độ tin cậy cao.
Công ty Cổ phần trắc địa bản đồ THC (Việt Thanh Group)
Máy GNSS RTK EfixF8 là bước tiến mới trong lĩnh vực trắc địa, nổi bật với thiết kế 2 camera tiên tiến. Thiết bị cho phép khảo sát chính xác tuyệt đối tại các địa hình phức tạp, điểm khó tiếp cận hoặc khu vực nguy hiểm mà các dòng máy truyền thống khó thực hiện được. Với Efix F8, quy trình làm việc của kỹ sư được tối ưu hóa, mang lại năng suất vượt trội và độ tin cậy cao. Hãy cùng CSurvey tìm hiểu vềmáy GNSS RTKEfix Ebase.
Efix F8 không chỉ là một máy thu RTK thông thường, mà là một hệ thống định vị thông minh tích hợp những công nghệ hàng đầu thế giới hiện nay.
Sở hữu 1608 kênh mạnh mẽ, Efix F8 có khả năng thu phát toàn diện các hệ vệ tinh: GPS, GLONASS, BDS, GALILEO, SBAS, QZSS và đặc biệt là L-Band.
Chip SoC thế hệ mới: Tăng tốc độ xử lý lên đến 60%.
Kết nối linh hoạt: Hỗ trợ Bluetooth, Wifi, 4G, đảm bảo đường truyền dữ liệu luôn ổn định dù ở điều kiện khắc nghiệt nhất.
Điểm mạnh của Efix F8 là khả năng tự động khởi tạo IMU 4D ngay khi di chuyển.
Bù nghiêng 60°: Cho phép đo đạc tại các góc khuất, hố sâu hoặc địa hình dốc mà không cần dựng thẳng sào.
Hiệu suất: Tăng tốc độ khảo sát lên thêm 30% so với các phương pháp đo thông thường.
Efix F8 tích hợp khả năng hiển thị hình ảnh 3D trực quan, hỗ trợ định vị đường thẳng và bản đồ dựa trên file CAD trực tiếp.
Fixcel siêu tốc: Rút ngắn thời gian fix tín hiệu xuống dưới 10 giây.
Giảm sai số: Quan sát trực quan giúp kỹ sư loại bỏ các lỗi nhầm lẫn điểm đo.
Phần mềm eField đi kèm Efix F8 cung cấp giao diện điều hướng AR với mũi tên lớn và khoảng cách thời gian thực. Việc tìm điểm thiết kế trở nên dễ dàng như sử dụng bản đồ trên điện thoại, giúp tăng hiệu suất làm việc lên đến 50%.
Lần đầu tiên, việc thu tọa độ 3D có thể thực hiện trực tiếp từ video thời gian thực.
Xử lý tốt các điểm bị che khuất hoặc không thể chạm tới.
Chụp ảnh toàn cảnh chất lượng cao, tự động ghép ảnh với tỷ lệ trùng lặp lên đến 85%.

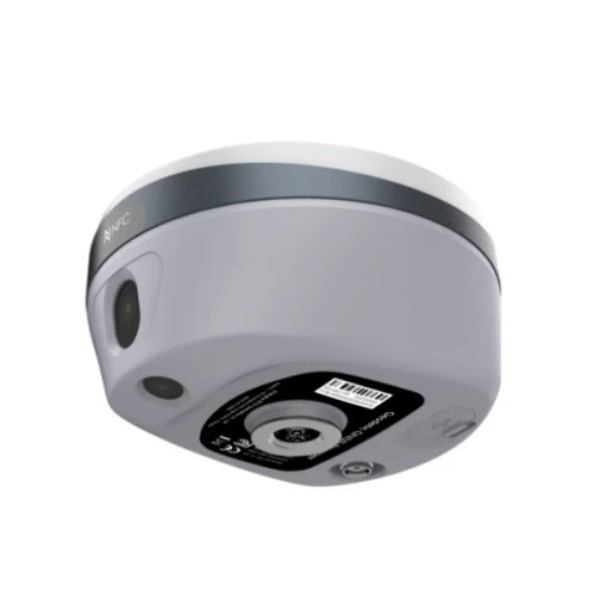

Efix F8 được trang bị đầy đủ các cổng kết nối hiện đại nhất:
Wifi & Bluetooth V4.2: Kết nối không dây tốc độ cao.
NFC: Chạm để kết nối nhanh chóng.
USB Type-C: Đa năng cho việc sạc, tải dữ liệu và cập nhật firmware.
UHF Radio: Ăng-ten TNC female hỗ trợ thu phát xa và ổn định.
Dữ liệu từ Efix F8 hỗ trợ tạo mô hình 3D tòa nhà và kết hợp hoàn hảo với dữ liệu từ UAV. Các file xuất ra tương thích tuyệt đối với các phần mềm chuyên ngành như ContextCapture, giúp việc lập bản đồ và xử lý hậu kỳ trở nên liền mạch và chuyên nghiệp.
Nhờ sự kết hợp hoàn hảo giữa công nghệ định vị vệ tinh chính xác cao và thị giác máy tính (Vision), Efix F8 không chỉ dừng lại ở việc đo đạc truyền thống mà còn mở rộng ra nhiều lĩnh vực phức tạp.
Xây dựng và thi công công trình hạ tầng
Efix F8 là công cụ đắc lực trong mọi giai đoạn của dự án xây dựng, từ giải phóng mặt bằng đến kiểm tra hoàn công.
Thiết lập lưới khống chế: Đặt mốc tọa độ chính xác tuyệt đối cho các công trình trọng điểm như cầu, nhà cao tầng.
Định vị tim cọc, tuyến đường: Công nghệ AR Stakeout hiển thị mũi tên chỉ đường trực tiếp trên màn hình camera giúp kỹ sư tìm điểm thiết kế nhanh chóng, giảm sai sót do nhìn nhầm bản đồ giấy.
Kiểm tra kết cấu phức tạp: Sử dụng camera để đo đạc các điểm trên cao hoặc các vị trí nguy hiểm trong hố móng mà nhân viên không cần trực tiếp xuống tận nơi, đảm bảo an toàn lao động tối đa.
Đo đạc địa lý và quản lý tài nguyên môi trường
Khả năng thu tín hiệu đa hệ vệ tinh giúp Efix F8 hoạt động bền bỉ trong các điều kiện địa hình bị che khuất.
Khảo sát biến đổi địa hình: Theo dõi các khu vực sạt lở, sụt lún bằng cách so sánh dữ liệu đo đạc định kỳ với độ chính xác milimet.
Quản lý rừng và tài nguyên: Xác định ranh giới đất rừng, đất nông nghiệp ngay cả dưới tán cây dày đặc nhờ SoC 1608 kênh mạnh mẽ.
Quy hoạch đô thị: Thu thập dữ liệu hiện trạng mặt đất để phục vụ việc lập quy hoạch sử dụng đất và mở rộng hạ tầng đô thị.
Khảo sát địa chất và trắc địa mỏ
Trong lĩnh vực địa chất, độ chính xác và khả năng thích ứng địa hình là yếu tố sống còn.
Xác định tọa độ lỗ khoan: Định vị chính xác vị trí các điểm thăm dò địa chất trên thực địa theo đúng bản vẽ thiết kế.
Đo vẽ mặt cắt địa hình: Với khả năng bù nghiêng IMU 60 độ, kỹ sư có thể đo nhanh các vách đá, mái dốc mỏ lộ thiên mà không cần dựng sào thẳng đứng, giúp đẩy nhanh tiến độ khảo sát lên 30%.
Tính toán khối lượng đào đắp: Dữ liệu hình ảnh 3D hỗ trợ tính toán thể tích kho bãi, bãi thải trong khai thác khoáng sản một cách trực quan và chuẩn xác.
Hệ thống thông tin địa lý (GIS) và Thành lập bản đồ 3D
Đây là thế mạnh lớn nhất của Efix F8 so với các dòng máy RTK thông thường.
Thu thập dữ liệu GIS chuyên sâu: Không chỉ lấy tọa độ, Efix F8 còn cho phép chụp ảnh thực địa gắn tọa độ (Geotagging) để quản lý tài sản hạ tầng (cột điện, nắp cống, cây xanh).
Tạo lập mô hình 3D (Photogrammetry): Khả năng quay video RTK và chụp ảnh panorama cho phép xuất dữ liệu sang các phần mềm như ContextCapture để dựng lại mô hình 3D của các tòa nhà hoặc khu vực khảo sát với độ chi tiết cực cao.
Số hóa bản đồ: Tích hợp trực tiếp dữ liệu CAD vào máy để đối chiếu ngay tại hiện trường, giúp quá trình biên tập bản đồ văn phòng trở nên đơn giản hơn bao giờ hết.
Hiệu suất GNSS | |
Số kênh | 1608 kênh |
GPS | L1C/A, L2C, L2P(Y), L5 |
GLONASS | L1, L2, L3 |
GALILEO | E1, E5A, E5B, E6* |
BEIDOU | B1l, B2l, B3l, B1c, B2a, B2b |
QZSS | L1, L2, L5, L6* |
SBAS | L1, L2 |
PPP | B2b-PPP |
Độ chính xác GNSS | |
RTK | H: 8 mm + 1 ppm RMS; V: 15 mm + 1 ppm RMS |
Thời gian khởi đo: <10s | |
Độ tin cậy: 99,9% | |
PPK | H: 3 mm + 1 ppm RMS; V: 5 mm + 1 ppm RMS |
Processing Static | H: 2,5mm + 0,5 ppm RMS; V: 5mm + 0,5ppm RMS |
Code differential | H: 0.4 m RMS; V: 0.8 m RMS |
Autonomous | H: 1.5 m RMS; V: 2.5 m RMS |
Visual survey | Typical 2~4 cm, range 2~10 m |
Tốc độ tín hiệu | 1 Hz, 5 Hz and 10 Hz |
Thời gian fix | Định vị bắt đầu khởi động: <45s |
Thời gian Fixcel khởi động lại: <10s | |
Lúc đầu thu nhận tín hiệu: <1s | |
Cảm biến IMU | IMU Type: 4D Auto – IMU |
Tốc độ cập nhật IMU: 200 Hz | |
Góc nghiêng IMU: 0-60° | |
Độ chính xác IMU: dưới 2,5cm với độ nghiêng 30° |
>>>Xem thêm:Tra cứu thửa đất online chính xác & Nhanh chóng – Hướng dẫn chi tiết A-Z
Hiện nay, giá máy GNSS RTK Efix F8 trên thị trường Việt Nam thường dao động trong khoảng từ 70.000.000 VNĐ đến 150.000.000 VNĐ (tùy thuộc vào thời điểm, cấu hình bộ máy Rover đơn lẻ hay trọn bộ Base/Rover, và các phụ kiện đi kèm). Mặc dù thuộc phân khúc tầm trung và cao cấp của hãng Efix, nhưng với việc tích hợp công nghệ 2 camera tiên tiến và hệ thống 1608 kênh, đây được đánh giá là mức giá cực kỳ cạnh tranh so với các dòng máy cùng phân khúc camera của các thương hiệu khác.
Ngoài ra GeoTech còn cung cấp các sản phẩm khác như:Máy GNSS RTK Satlab Freyja,Máy GNSS RTK Satlab SL7…..
>>>Xem thêm:Cách đo diện tích đất trên sổ đỏ chuẩn xác – Hướng dẫn chi tiết từ A đến Z
STT | THIẾT BỊ | SỐ LƯỢNG |
01 | Hộp đựng máy | 01 |
02 | Đầu máy chính F8 | 01 |
03 | Sổ tay điện tử | 01 |
04 | Bộ nạp pin máy | 01 |
05 | Bộ nạp pin sổ tay điện tử | 01 |
06 | Kẹp sổ tay có gắn địa bàn | 01 |
07 | Sào Cacbon | 01 |
08 | Angten thu Radio | 01 |
EFIX là một thương hiệu máy trắc địa được sản xuất và phân phối bởi Công ty Cổ phần Công Ty Trắc Địa Bản Đồ THC. EFIX cung cấp các giải pháp đo đạc trong nhiều lĩnh vực khác nhau như địa chất, địa vật lý, xây dựng, môi trường, địa hình, khảo sát địa chính, khai thác mỏ, v.v.
Hãng: EFIX
